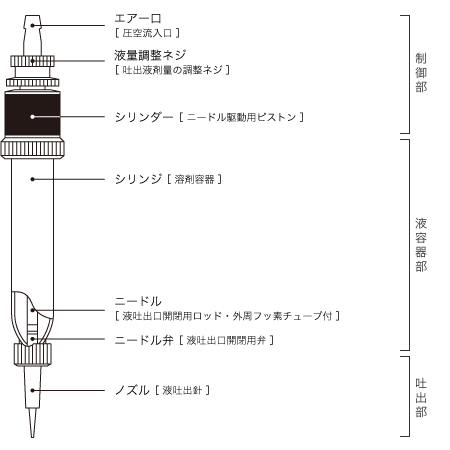

制御部 |
- コントローラーで制御された圧空が吐出器に供給
- 調節ネジでニードル弁駆動量を調節し、液剤量を調整
- シリンダー内のピストンが上下し、ニードルが駆動
|
液容器部 |
- 補給口からあらかじめ注入した液剤が圧空腕で加圧
- ニードル弁の開閉を待機
|
吐出部 |
- ニードルが作動し、ニードル弁が開閉
- ノズルから液が吐出
- 圧空の供給が止まり、瞬時にニードル弁が下降
- 液剤吐出が停止
|
|
シリンジタイプ
TYPE-AX-Na［50ml］
最大のシリンジサイズです |
TYPE-A-Na［10ml］
標準サイズです |
TYPE-B-Na［7ml］
微量吐出向けです |

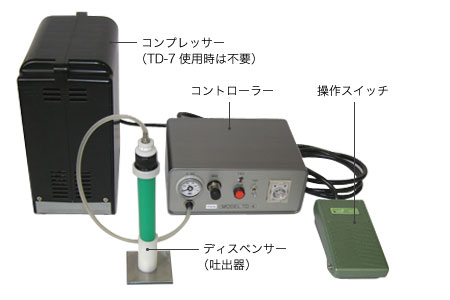

コントローラー
TD-4［標準タイプ］
標準タイプで、タイマーはアナログ式。バキューム機能なしの「tactip」専用コントローラーです。（配管要） |
TD-5［間欠吐出タイプ］
間欠連続吐出用で、間欠タイマーがコントロールします。「tactip」ディスペンサーの使用で切れの良い間欠吐出が可能になります。一定時間間隔で一定量の吐出も繰り返し行えます（配管要）。 |
TD-6［デジタルタイマー］
吐出量微量調整用で、デジタルタイマー式。バキューム機能はありません。「tactip」ディスペンサーの使用で微量吐出調整が可能になります。研究や実験などに最適です。（配管要）。 |
TD-7［コンプレッサー内蔵］
ミニコンプレッサーとコントローラーが一体化した省設備（室内配管不要）。「tactip」ディスペンサー（省エネタイプ）だから実現した究極のエアーディスペンサーコントローラーです。電源100Vがあればどこでも圧空式ディスペンサーが使用できます。 |
操作スイッチ
|
