エアー・ディスペンサーとは、
吐出器本体上部の特殊なシリンダーに圧縮空気を流入し、
液面を加圧すると同時にニードル弁を開閉して液剤吐出をコントロール。
圧空式でありながら低粘度液剤の微量吐出が可能で、
待機保管中でも液ダレしません。

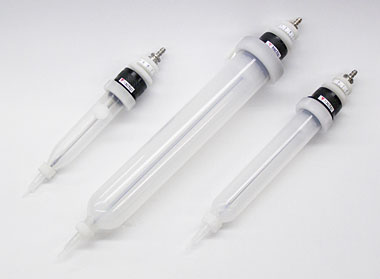

吐出器本体

写真左：TYPE-B Na
写真中：TYPE-AX-Na
写真右：TYPE-A-Na

エアー・ディスペンサー
取扱説明書

型式	容量	全長	吐出方式	シリンジ
TYPE-AX Na	50ml	220mm	圧空式	透明
TYPE-A Na	10ml	150mm	圧空式	透明
TYPE-B Na	7ml	130mm	圧空式	透明
TYPE-AX Na-UV	50ml	220mm	圧空式	緑
TYPE-A Na-UV	10ml	150mm	圧空式	緑
TYPE-B Na-UV	7ml	130mm	圧空式	緑
TYPE-AX Na-K	50ml	220mm	圧空式	透明・給油口・逆流防止板
TYPE-A Na-K	10ml	150mm	圧空式	透明・給油口・逆流防止板
TYPE-B Na-K	7ml	130mm	圧空式	透明・給油口・逆流防止板
TYPE-AX Na-KUV	50ml	220mm	圧空式	緑・給油口・逆流防止板
TYPE-A Na-KUV	10ml	150mm	圧空式	緑・給油口・逆流防止板
TYPE-B Na-KUV	7ml	130mm	圧空式	緑・給油口・逆流防止板

※給油口付き製品は、低圧使用向けです。0.2MPa以上では使えません。

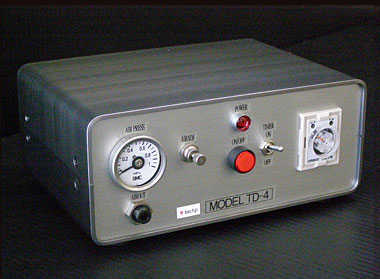

TD-4

TDｰ4 （標準タイプ）

寸　法：W170　H80　D120

電　源：AC 100V

制　御：DC 24V

吐　出：MAX 0.5MPa

タイマー：アナログ式

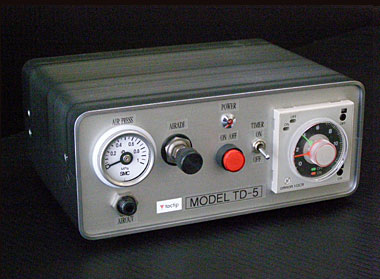

TD-5

TDｰ5 （間欠吐出タイプ）

寸　法：W170　H80　D120

電　源：AC 100V

制　御：DC 24V

吐　出：MAX 0.5MPa

タイマー：間欠タイマー式

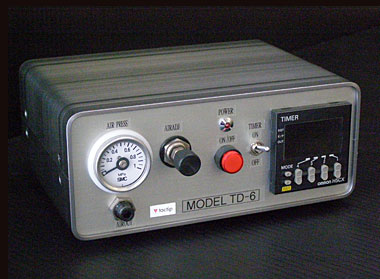

TD-6

TDｰ6 （微調整タイプ）

寸　法：W170　H80　D120

電　源：AC 100V

制　御：DC 24V

吐　出：MAX 0.5MPa

タイマー：デジタルタイマー式

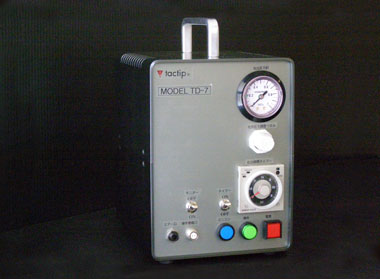

TD-7

TDｰ7 （ミニコンプレッサー内蔵タイプ）

寸　法：W150　H200　D180

電　源：AC 100V

制　御：DC 24V

吐　出：MAX 0.5MPa

タイマー：アナログ式

TD-7 取扱説明書

吐出口開閉式で低粘度液剤の液ダレをストップ。切れの良い安定塗布が可能
電源OFFでも液流出しません
バキューム機構なしの省エネ商品
液切れが良く、短時間の間欠吐出が可能（MODEL TD-5）
ミニコンプレッサー搭載による、配管不要・省電力化を実現（MODEL TD-7）
吐出量は、圧縮空気圧力・吐出器調整ネジ・ノズル・タイマーの4種で微少から多量まで自由に調整

フットスイッチ

フットスイッチ（足踏用）
DC24V用

ハンドスイッチ

ハンドスイッチ（手操作用）
DC24V用

セット

エアーディスペンサー本体
シリンジキャップ（LN 下栓）
メンテナンス用グリス

T字スタンド・Zスタンド
メガネドライバー（保全用）
取り扱い説明書
