タックセイコー - TAC SEIKO

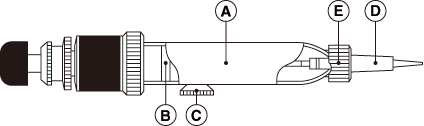

A.シリンジ
B.逆流防止板
C.補給口栓
D.ノズル
E.ノズル固定ネジ

A.シリンジ

使用液剤・容量・給油口の有無からお選び下さい。
1セット／10本入　材質：ポリプロピレン
AX/A/B/C：容量　UV：紫外線対応　K：補給口付

品番	容量	寸法（外径×長さ）
AX	50cc	φ26.2×160
AX-UV	50cc	φ26.2×160
A	10cc	φ18.0×110
A-UV	10cc	φ18.0×110
A-K	10cc	φ18.0×110
A-UVK	10cc	φ18.0×110
B	7cc	φ15.0×74
B-UV	7cc	φ15.0×74
B-K	7cc	φ15.0×74
B-UVK	7cc	φ15.0×74
C	4cc	φ11.8×67
C-UV	4cc	φ11.8×67
C-K	4cc	φ11.8×67
C-UVK	4cc	φ11.8×67
P-A	8ml	φ15.0×74
P-AUV	8ml	φ11.8×67
P-B	5ml	φ1X.X×74
P-BUV	5ml	φ1X.X×67
P-C	2ml	φ1X.X×74
P-CUV	2ml	φ1X.X×67

B.逆流防止板

液剤の逆流を防止する板、シリンジ内で使用。
UV：紫外線対応　K：補給口付

品番	適応機種	材質
GB-A	シリンジ　A-K/A-KUV
GB-B	シリンジ　B-K/B-KUV
GB-C	シリンジ　C-K/B-KUV
G-A	シリンジ　A-K/A-KUV	テフロン
G-B	シリンジ　B-K/B-KUV	テフロン
G-C	シリンジ　C-K/C-KUV	テフロン
G-AF	シリンジ　A-K/A-KUV	PFA
G-BF	シリンジ　B-K/B-KUV	PFA
G-CF	シリンジ　C-K/C-KUV	PFA

C.補給口栓

給油口付シリンジ用の補給口栓（ボタン式）。

品番	材質
HK-01	ポリアセタール
HK-02	フッ素樹脂
HK-03	黒ポリアセタール

シリンジキャップ

シリンジキャップ

液剤補給時のシリンジ下栓、シリンジ運搬・保管用の上下栓。
材質：ポリアセタール、ニトリルゴム（Oリング）

品番	用途	適応シリンジ
UN-AX	液剤注入口用	AX
UN-A	液剤注入口用	A
UN-B	液剤注入口用	B
UN-C	液剤注入口用	C
LN-B/C	吐出口用	B・C

プランジャー

プランジャー

液剤の逆流防止用・シリンジ内面クリーニング用。
1セット／100個入　材質：発泡材

品番	適応シリンジ
AX-01P	AX
A-01P	A
B-01P	B
C-01P	C

スタンド

スタンド

吐出器の構造上、液逆流を嫌います。本体を立てにして待機・保管・使用してください。
左からT-01S / C-01S / L-01S

品番	名称	適応機種
T-01S	T字スタンド	全機種対応
C-01S	C字スタンド	TYPE-AX用
L-01S	L字スタンド	マニュアル・エアー共用
ZS-A~C	Zスタンド	ペン・ディスペンサー用

D.ステンレスノズル

ステンレスノズル

繰り返し使用可能なノズルです。単品からお求めいただけます。
材質：SUS303

品番	名称
S-03	φ0.3×21.0
S-04	φ0.4×21.0
S-05	φ0.5×21.0
S-07	φ0.7×21.0
S-10	φ1.0×21.0
S-12	φ1.2×21.0
S-15	φ1.5×21.0
特注	穴径指定

D.プラスチックノズル

プラスチックノズル

先端はテーパー、ノズル先端の切断により穴径の変更が可能。
1セット／20本入　材質：ポリアセタール

品番	寸法（外径×長さ）
PP-03	φ0.3～0.8×21.0
PP-03UV	φ0.3～0.8×21.0

D.ストレートノズル

ストレートノズル

流動性の高い（低粘度）液剤の液ダレを完全に防止できます。接着剤にはPF、PPSはUV（黒）にも対応。
1セット／10本入（PFは単品から注文可能）
材質：PPS/ポリアセタール PF/フッ素樹脂

品番	寸法（外径×長さ）	材質
PPS-03	φ0.3×16.0	ポリアセタール
PPS-05	φ0.5×16.0	ポリアセタール
PPS-08	φ0.8×16.0	ポリアセタール
PF-05	φ0.5×16.0	フッ素樹脂
PF-08	φ0.8×16.0	フッ素樹脂
SS-00	特注	SUS303

D.ストレートノズルSUSパイプ付

ストレートノズルSUSパイプ付

ストレートノズルで先端穴径の精度・耐久性を高めたノズルです。微量吐出に最適。UV（黒）にも対応。単品からお求めいただけます。
材質：ポリアセタール、SUS

品番	寸法（外径×長さ）	材質
PSU-02	φ0.2×21.0	ポリアセタール
PSU-03	φ0.3×21.0	ポリアセタール
PSU-05	φ0.5×21.0	ポリアセタール
PSU-07	φ0.7×21.0	ポリアセタール

D.テーパーノズル

内部テーパー加工、硬めの液剤もスムーズに吐出します

品番	寸法（外径×長さ）	材質
PT-05	φ0.5×15.0	ポリアセタール
PT-08	φ0.8×15.0	ポリアセタール
PTS-05	φ0.5×15.0	SUS303
PTS-08	φ0.8×15.0	SUS303

E.ノズル固定ネジ

ノズル固定ネジ

ステンレス・プラスチックノズル専用
材質：ポリアセタール

品番	適応シリンジ
S-A・AX	10/50ccシリンジ用
S-B・C	4/7ccシリンジ用

E.ノズル固定ネジ

ノズル固定ネジ

ストレートノズル専用
材質：ポリアセタール

品番	適応シリンジ
PS-A・AX	10/50ccシリンジ用
PS-B・C	4/7ccシリンジ用

注意事項

○	液剤の種類、性質によっては希望の吐出にならない場合があります。用途によってご相談下さい。
○	接着剤の性質によるノズル詰まり、硬化などは保証できませんのでパーツ交換して下さい。
○	液剤注入後の横置きは厳禁です。必ずスタンドに立てて保管してください。
○	液剤を入れたまま逆さまにすると、シリンダー内、ニードルバネに液剤浸入して固着する恐れがあり動作不良の原因となりますのでノズルを下向きで御使用下さい。
○	作業上液剤逆流の恐れがある場合は発泡プランジャをお使い下さい。
○	ノズル先端方向が上、横向きでの吐出はできません。
○	ニードルを曲げないようにして下さい。液ダレの原因となりますのでご注意下さい。
○	シリンジに液剤を入れる際、シリンジ入口に液剤が付着しないようにして下さい。付着した場合、拭き取ってからシリンダーを組み込んで下さい。液剤の種類によってはoリングの腐食、破損等の恐れがあります。
○	液剤を入れる時はシリンジキャップをご利用ください。液剤の先端漏れを防ぎます。
○	ゴミ、異物混入した液剤は使用しないで下さい。ノズルが詰まる恐れがあります。
○	工業用の為、衛生上食品などには使用しないで下さい。
○	は株式会社タック精工の登録商標です。
○	製品、取扱説明書及び本体価格は改善の為、予告無く変更させていただく場合があります。予めご了承下さい。
